Q3D提取器结合HFSS, Ansoft Designer 以及Nexxim为高速、高性能互联设计提供全面电磁解决方案。 Q3D提取器能加速各种高速互联结构设计,包括IC封装(如引脚、bond wires)、PCB板布线及各种连接器、接插件、电缆、传输系统设计。该产品的发布,加之Ansoft Designer、Nexxim和HFSS,为以高性能IC设计为代表的高速互联设计提供了一整套全新的电磁设计综合解决方案, 对IC设计中的关键元件如平面螺旋电感、通孔、连线、片上电容等实现设计优化、虚拟仿真,并最终达到一次成功。
Q3D v6采用与HFSS v9和Ansoft Designer相同的全新设计界面,直观、易用。新的设计环境将实现3D RLC参数提取所需的电磁场仿真功能无缝集成,并自动产生等效电路模型。设计者可以利用这种基于电磁场的等效电路模型准确完成如串扰、地反弹、延时、振铃、反射等问题的信号完整性分析。

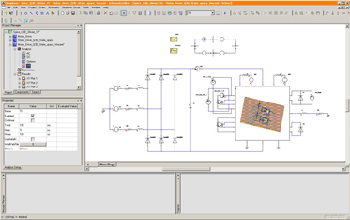

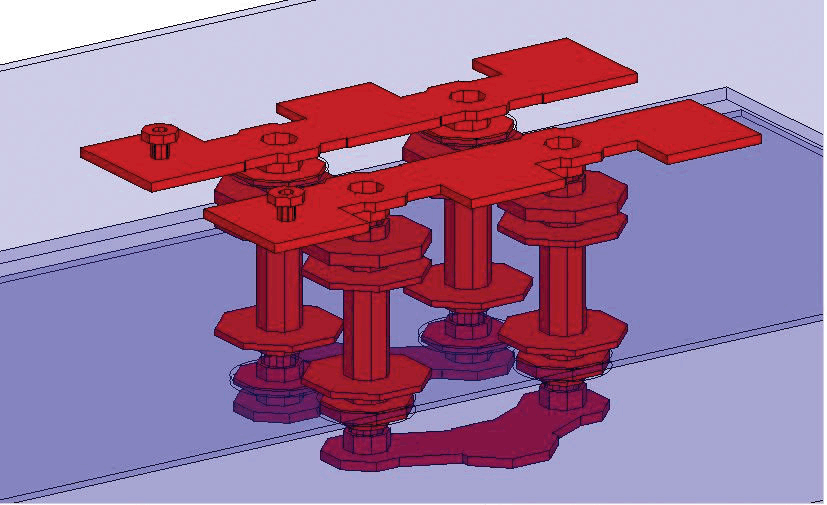

Ansoft Q3D Extractor是用于混合动力电动技术和配电应用优化逆变器架构,减少总线电感,过电压和短路电流的电力电子设备的设计的理想选择。 Q3D提取可以提取高功率母线,电缆和大功率逆变器/转换器包,并将它们输入,到ANSYS SIMPLORER研究的EMI / EMC性能的电力系统的阻力,部分电感和电容的寄生效应。 ANSYS机械结构力学软件的链接提供学习能力,机械和热应力引起的电流。
Q3D提取器的优势:
◎ 电容、直流电感/电阻、交流电感/电阻快速计算
◎ RLC参数的SPICE模型输出(包括网表文件和等效电路),支持HSpice(r), PSpice(r), Ansoft Designer, Nexxim 和SIMPLORER(r).
◎ Cadence DML文件、IBIS .PKG文件输出
◎ Ansoft新一代平台结构,Windows风格界面
◎ 与Ansoft Designer和Nexxim动态连接
◎ 全参数化设计,包括参数扫描、灵敏度分析、统计分析及优化设计
◎ 用户化定制的参数、结构和模型库
◎ 标准脚本语言(Visual Basic)
◎ 导体上AC、DC电流分布及面电荷分布显示
◎ 真正基于ACIS内核的3D建模工具
◎ 利用AnsoftLinks输入Cadence, Mentor, Graphics, Synopsys 或 Zuken的设计数据
